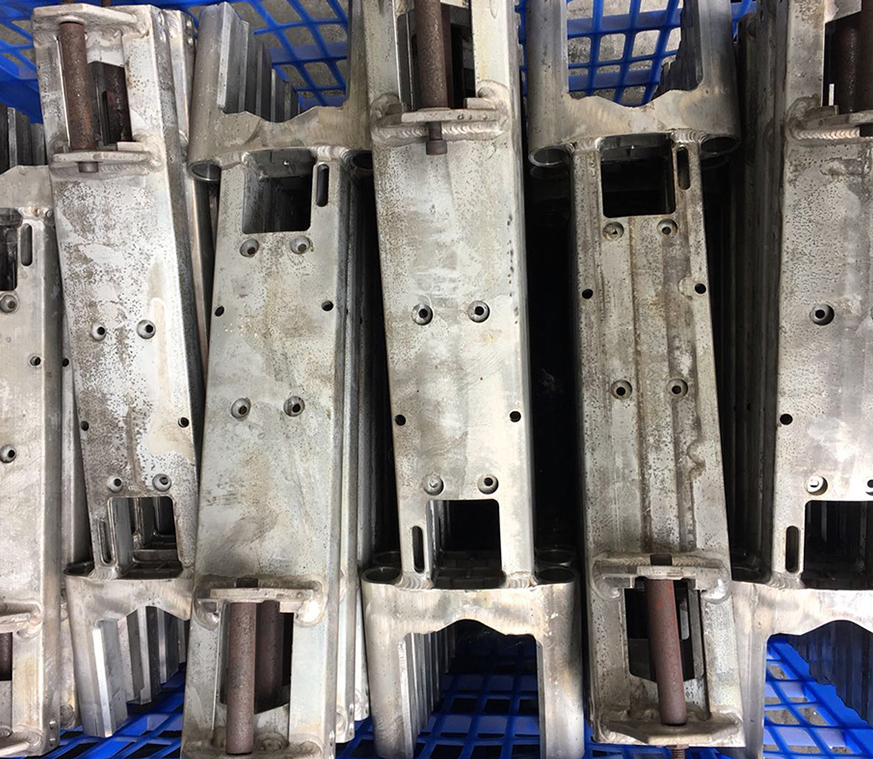

鋁合金熱處理技術(shù)熱處理就是選用某一熱處理規(guī)范，控制加熱速度升到某一相應(yīng)溫度下保溫一定時(shí)間以一定得速度冷卻，改變其合金的組織，其主要目的是提高合金的力學(xué)性能，增強(qiáng)耐腐蝕性能，改善加工性能，獲得尺寸的穩(wěn)定性。

眾所周知，對(duì)于含碳量較高的鋼，經(jīng)淬火后立即獲得很高的硬度，而塑性則很低。然而對(duì)鋁合金并不然，鋁合金剛淬火后，強(qiáng)度與硬度并不立即升高，至于塑性非但沒(méi)有下降，反而有所上升。但這種淬火后的合金，放置一段時(shí)間（如4～6晝夜后），強(qiáng)度和硬度會(huì)顯著提高，而塑性則明顯降低。淬火后鋁合金的強(qiáng)度、硬度隨時(shí)間增長(zhǎng)而顯著提高的現(xiàn)象，稱(chēng)為時(shí)效。時(shí)效可以在常溫下發(fā)生，稱(chēng)自然時(shí)效，也可以在高于室溫的某一溫度范圍（如100～200℃）內(nèi)發(fā)生，稱(chēng)人工時(shí)效。

鋁合金的時(shí)效硬化是一個(gè)相當(dāng)復(fù)雜的過(guò)程，它不僅決定于合金的組成、時(shí)效工藝，還取決于合金在生產(chǎn)過(guò)程中造成的缺陷，特別是空位、位錯(cuò)的數(shù)量和分布等。普遍認(rèn)為時(shí)效硬化是溶質(zhì)原子偏聚形成硬化區(qū)的結(jié)果。

　　鋁合金在淬火加熱時(shí)，合金中形成了空位，在淬火時(shí)，由于冷卻快，這些空位來(lái)不及移出，便被“固定”在晶體內(nèi)。這些在過(guò)飽和固溶體內(nèi)的空位大多與溶質(zhì)原子結(jié)合在一起。由于過(guò)飽和固溶體處于不穩(wěn)定狀態(tài)，必然向平衡狀態(tài)轉(zhuǎn)變，空位的存在，加速了溶質(zhì)原子的擴(kuò)散速度，因而加速了溶質(zhì)原子的偏聚。

　　硬化區(qū)的大小和數(shù)量取決于淬火溫度與淬火冷卻速度。淬火溫度越高，空位濃度越大，硬化區(qū)的數(shù)量也就越多，硬化區(qū)的尺寸減小。淬火冷卻速度越大，固溶體內(nèi)所固定的空位越多，有利于增加硬化區(qū)的數(shù)量，減小硬化區(qū)的尺寸。

　　沉淀硬化合金系的一個(gè)基本特征是隨溫度而變化的平衡固溶度，即隨溫度增加固溶度增加，大多數(shù)可熱處理強(qiáng)化的的鋁合金都符合這一條件。
