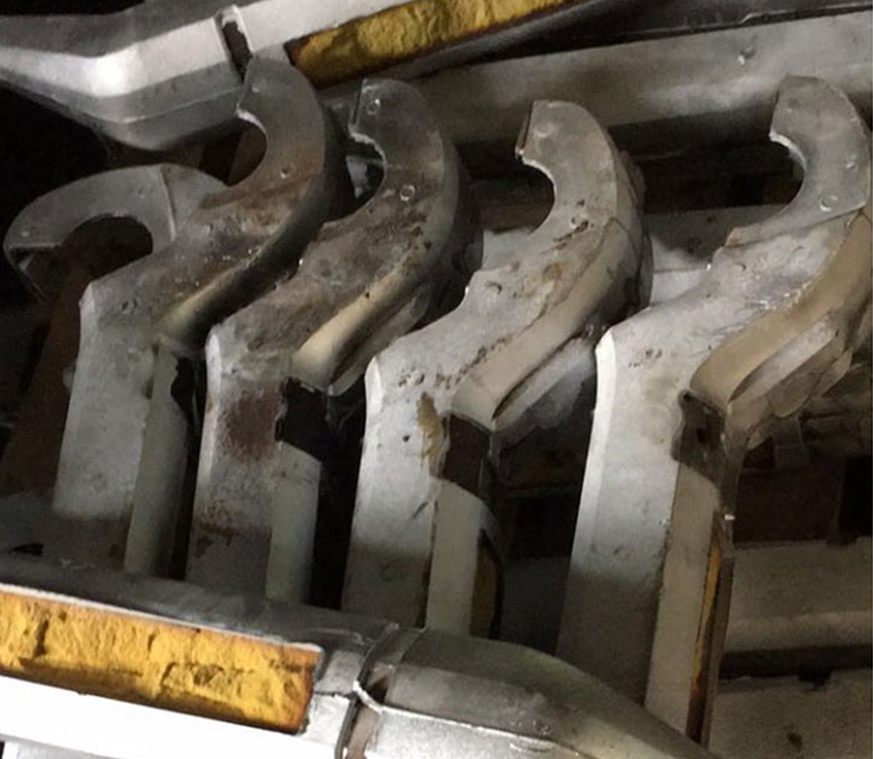

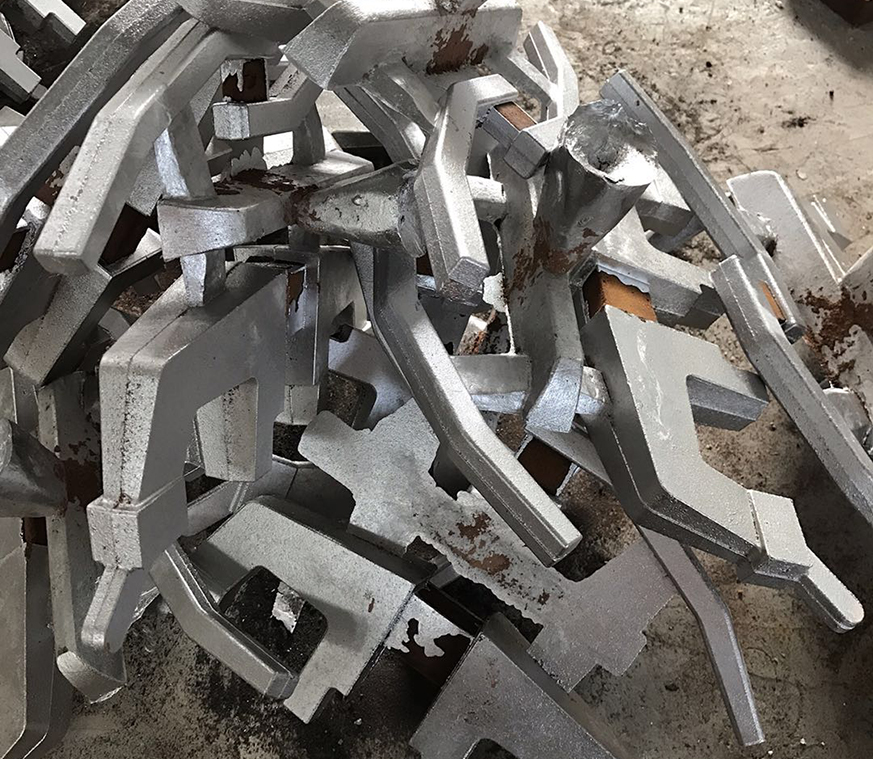

鋁合金鑄件T6熱處理工藝程序：加熱-保溫-淬火-時(shí)效。

熱處理前的預(yù)備(設(shè)備：鋁合金固溶(淬火)爐)：

1、熱處理前應(yīng)查看熱處理設(shè)備、控制系統(tǒng)及外表等是否正常。

2、鑄件在裝爐前應(yīng)枯燥無油污，贓物、易爆，等處理的鑄件應(yīng)按合得獎(jiǎng)號(hào)、外廓尺寸、鑄件壁厚及熱處理規(guī)范進(jìn)行分類，不同商標(biāo)不該相混裝爐。

3、形狀易發(fā)生翹曲的鑄件應(yīng)放在專用的底盤或支架上，不允許有懸空的懸臂部分，大型鑄件應(yīng)單個(gè)放在專用架上裝爐。

4、查看鑄件功能的單鑄或輔鑄試棒應(yīng)隨零件一同同爐熱處理，以決定反映鑄件的功能。

加熱及保溫：

1、加熱到設(shè)定溫度后在保溫期間應(yīng)隨時(shí)查看、校對(duì)爐膛各處溫度(?℃)，避免部分高溫或燒化。

2、在斷電后短時(shí)刻不能康復(fù)時(shí)，應(yīng)將在保溫中的鑄件敏捷出爐淬火，等康復(fù)正常后，再裝爐、保溫文進(jìn)行熱處理，其總的保溫時(shí)刻應(yīng)稍稍延伸。

出爐冷卻：

1、保溫結(jié)束后，翻開爐門放下料筐將鑄件敏捷降落到水池中，淬入規(guī)定冷卻介質(zhì)中冷卻。

2、淬火轉(zhuǎn)移時(shí)刻是指從鑄件出爐到鑄件全部淬入介質(zhì)中，總的時(shí)刻較好不超越15s。

鑄件變形的校對(duì)：

1鑄件變形應(yīng)在淬火后當(dāng)即校對(duì)，糾正模具和東西應(yīng)在淬火前事前預(yù)備。

2依據(jù)鑄件特色和變形情況選擇相應(yīng)的糾正辦法，糾正時(shí)用力不宜過猛，要緩慢均勻。

時(shí)效操作：(設(shè)備：鋁合金時(shí)效爐)：

1、需進(jìn)行人工時(shí)效的鑄件，應(yīng)在淬火后趕快進(jìn)行0.5h內(nèi)進(jìn)行時(shí)效處理?？蓪⒋慊鸷蟮牧峡鹬苯油频綍r(shí)效爐內(nèi)，但產(chǎn)品的溫度不得超越時(shí)效溫度。

2、將自動(dòng)控溫外表定溫，然后送電加熱，開動(dòng)電扇。

3、保溫時(shí)刻到后，斷開電源。
